Skema Video selector

Dengan biaya kamera keamanan turun, menambahkan sistem surveilans untuk, kantor toko atau rumah menjadi lebih praktis sepanjang waktu. Namun, Anda mungkin terkejut karena memikirkan harus membeli monitor untuk setiap kamera yang terinstal. mendedikasikan satu monitor ke kamera tunggal juga menjalankan risiko pembakaran gambar kamera ke layar fosfor dari CRT. Jika Anda lebih memilih satu monitor bukan tampilan "NASA Misi Control", Anda bisa membeli sebuah monitor khusus yang memiliki sebuah video switcher built in Itu jenis monitor dapat beralih antara input kamera beberapa urutan.
Dengan jenis pengaturan, Anda harus menonton hanya satu layar daripada harus segudang CRT. Beralih di antara beberapa kamera juga akan mencegah gambar burn-in pada monitor. Jenis-jenis monitor, sayangnya, juga sangat mahal, mengimbangi penghematan biaya dari bahkan kamera pengintai termurah. Beralih video juga tersedia, tetapi biaya switcher dan monitor bisa semahal unit kombinasi monitor / switcher. Sebuah alternatif bagi switcher video adalah untuk membangun sendiri. Terima kasih kepada beberapa IC baru ini diperkenalkan, biaya dan usaha merancang dan membangun unit tersebut telah menjadi baik cukup terjangkau dan mudah.
Switcher video yang dijelaskan di sini dapat menampilkan output dari dua, tiga, atau empat kamera pada satu monitor. Jumlah kamera diatur oleh DIP switch pada papan sirkuit. Fitur yang menghindari menampilkan kosong jika kurang dari empat kamera yang digunakan oleh sekuensing dengan hanya masukan yang terhubung ke kamera. Dalam modus otomatis, kamera yang diaktifkan pada tingkat yang dapat divariasikan dengan kontrol panel mount. Tingkat switching dapat diatur dari sekitar sekali per detik untuk sekitar sekali setiap 20 detik. Dalam modus manual, satu output kamera ditampilkan terus menerus. Sebuah switch-sesaat beralih kemudian digunakan untuk langkah melalui berbagai kamera.

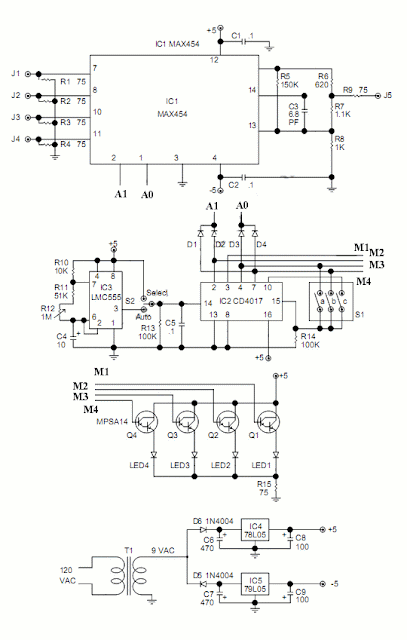

Cara kerjanyaJantung dari switcher video adalah Maxim MAX454. Bahwa sirkuit terintegrasi berisi multiplexer empat arah video dan penguat yang beroperasi sebagai sopir garis rendah impedansi. Output video yang dihasilkan berkualitas tinggi dengan distorsi fase yang sangat rendah. Input video yang dipilih dengan menggunakan bilangan biner ke input alamat. Jumlah biner juga digunakan untuk menyalakan rangkaian LED yang menunjukkan masukan kamera whichh yang sedang dipilih. Sirkuit ini didukung oleh 9-volt AC dinding-adaptor transformator, dua dioda, dan dua regulator tegangan.Sirkuit deskripsiGambar 1 adalah diagram skematik switcher video. Multiplexer IC1 memiliki input video empat, dua input alamat, satu video output, satu input penguat eksternal, dan dan tiga terminal daya. Kamera-kamera video yang terhubung ke input video melalui J1-J4. Masukan dihentikan dengan 75 ohm resistor R1-R4. Gain dari penguat video internal diatur oleh jaringan umpan balik terhubung ke pin 13 dari IC1. Bahwa jaringan umpan balik terdiri dari R5-R8 dan C3. Keuntungan tersebut diatur ke 2 untuk mengkompensasi kerugian melalui terminator 75 ohm resistor, R9. Keuntungan bersih yang dihasilkan adalah 1 pada J5 output.Rangkaian biner menangani dibangun IC2, counter dekade CD4017. Bahwa chip menghasilkan satu output positif pada waktu pada masing-masing dari sepuluh output dalam urutan untuk setiap pulsa clock. Pertama empat output pada pin 3,2,4, dan 7 yang terhubung ke transistor Q1-Q4. Mereka mendorong transistor LED1-LED4 melalui arus resistor R15 membatasi. Keluaran dari IC2 (pin 2,4, dan 7) juga diterjemahkan ke dalam logika biner oleh dioda D1-D4. Logika biner dikirim ke baris alamat masukan dari IC1.Jumlah kamera yang terhubung ke video switcher diatur dengan S1. Setiap switch S1 terhubung ke output dari IC2. Jika, misalnya, hanya ada dua kamera terhubung ke switcher video, S1-ditutup. Yang menghubungkan output ketiga untuk garis reset IC2 itu. Ketika kemajuan IC2 ke hitungan ketiga, output yang melewati S1-untuk reset, dan IC2 reset ke nol, mengaktifkan kamera pertama. Urutan akan kamera 1, kamera 2, kemudian kembali ke kamera 1. Menutup S1-b atau S1-c bukan S1-akan membiarkan siklus Video switcher melalui tiga atau empat kamera, masing-masing.Jam pulsa untuk counter dihasilkan oleh IC3, sebuah LMC555 CMOS timer. Denyut nadi dan lebar pulsa dikendalikan oleh C4, R10 R11 dan R12 potensiometer. Dengan menyesuaikan R12, frekuensi output dari IC3 dapat dikendalikan antara 1 Hz dan Hz 1/20. Jam pulsa dari IC3 terhubung ke IC2 melalui S2, toggle switch tiga posisi. Switching S2 ke posisi otomatis memungkinkan pulsa dari IC3 memilih kamera berikutnya pada tingkat yang ditetapkan oleh R12. Ketika S2 adalah di tengah-off posisinya, switching tidak terjadi, dan apa pun masukan kamera yang dipilih melewati ke output.Posisi pilih pada S2 adalah kontak sesaat. Posisi meningkatkan masukan clock IC2 sampai 5 volt, yang peningkatan jumlah biner dan memilih kamera depan. Ketika S2 dilepaskan, itu mata air kembali ke pusat-off posisinya. Input clock IC2 kemudian diadakan pada tingkat rendah logika dengan R13. The MAX454 memerlukan ± 5 volt sedangkan IC lain hanya memerlukan +5 volt. Power disuplai oleh AC adaptor T1, dioda penyearah D5 dan D6, regulator IC4 dan IC5, dan filter kapasitor C6-C9.KonstruksiKarena sinyal video frekuensi tinggi yang terlibat, video switcher harus dibangun pada papan sirkuit. Rangkaian ini cukup sederhana agar termuat pada papan satu sisi dengan hanya dua jumper diperlukan. Pola foil termasuk untuk etsa dan pengeboran papan Anda sendiri. Atau, sebuah papan terukir dapat dibeli dari sumber yang diberikan dalam daftar bagian. Sebuah fitur yang desain papan adalah tanah jejak yang berjalan antara semua jejak sinyal video untuk menjaga kebisingan diinduksi dan crosstalk antara sinyal ke minimum.Cuaca Anda etch papan dari pola foil atau pembelian satu dari sumber dalam daftar bagian, menggunakan diagram bagian-penempatan dalam ara. 2 untuk penempatan komponen. Hal ini paling mudah untuk menginstal dan solder resistor dan dioda pertama. Setelah komponen-komponen berada di tempat, memo lead komponen dapat digunakan untuk dua kabel jumper. Selanjutnya, instal S1 dan soket untuk IC2 dan IC3. Jangan menggunakan socket untuk IC1, multiplexer MAX454.Ketika menginstal J1-J5, pegang konektor ketat terhadap papan sementara solder pin pusat. Perakitan kemudian dapat ditempatkan pada permukaan yang tahan panas dan pin tanah disolder. Karena ukuran dan massa, solder besi yang lebih besar mungkin diperlukan untuk solder J5-J1. Jika papan mungkin rusak jika panas diterapkan terlalu lama. Setelah konektor yang disolder di tempat, Q1-Q4, IC4, IC5, dan semua kapasitor dapat diinstal. LED harus dipasang berikutnya, meninggalkan lead panjang mereka sehingga mereka bisa ditekuk untuk mencapai melalui panel depan kandang.Periksa orientasi komponen terpolarisasi, sehingga mereka tidak diinstal mundur karena kecelakaan. Setelah komponen disolder pada tempatnya, menghapus itu menjadi jauh lebih sulit. Solder dua 3-inci panjang kabel ke dua terminal dari R12 yang searah jarum jam saat melihat potensiometer dari belakang. Hubungkan kabel tersebut pada lubang untuk R12 di papan tulis. Tiga tambahan 3-inch kabel panjang yang disolder ke terminal S2. Terminal pusat terhubung ke lubang dekat C5 dan R13.Terminal sesaat-kontak terhubung ke lubang dekat R14. Terminal tersisa menghubungkan ke lubang dekat IC3 dan R10. Solder IC1 langsung ke papan sirkuit. Yang akan menghasilkan panjang memimpin sesingkat mungkin untuk sinyal video. Plug IC2 dan IC3 ke dalam rongganya, berhati-hati untuk menangani mereka sebagai statis sensitif-perangkat CMOS. Solder T1 mengarah ke papan. Periksa papan atas kesalahan kabel, sambungan solder buruk, dan komponen yang salah. Setelah perakitan diperiksa, dapat diuji.PengujianPlug T1 ke stopkontak AC dan mengukur tegangan di C8 C9 nd. Tegangan pada C8 harus mengukur +5 volt. Di seluruh C9, tegangan harus -5 volt. Untuk memilih dua kamera, mengatur S1-pada, untuk memilih tiga kamera, mengatur mengatur S1-b pada, dan untuk memilih semua empat kamera, mengatur S1-c pada. Hanya satu saklar pada suatu waktu harus di. Ketika beralih S2 toggled ke posisi sesaat, yang LED harus urutan dengan indikator berikutnya setiap kali S2 toggled. Urutan dari LED harus siklus dari 1 sampai 4 dan ulangi. Ketika S2 diatur otomatis, LED secara otomatis harus pada tingkat yang harus bervariasi sebagai potensiometer R12 disesuaikan. Hubungkan kamera untuk J1-J4 dan monitor untuk J5.Sinyal video pada monitor harus beralih dari kamera ke kamera sesuai dengan LED. Setelah pengujian selesai, lubang bor yang sesuai dalam kandang yang cocok untuk J1-J5, LED1-LED4, S2, dan R12. Gunung papan di kandang yang menggunakan perangkat keras mounting untuk J1-J5 untuk menahannya di tempat. Gunung R12 dan S2 di panel depan dan tekuk LED sehingga mereka cocok melalui lubang-lubang di panel. Lubang untuk kabel T1 harus dibor pada titik di mana kedua bagian kandang bertemu.Ikat simpul di kawat untuk menghilangkan ketegangan dan menempatkan kawat di lubang kandang dengan simpul di bagian dalam kandang sebelum menutup kasus ini. Yang melengkapi proyek. Jika semua telah berjalan dengan baik, seperti yang mungkin, Anda video switcher sekarang siap untuk digunakan.

 SEMICONDUCTORS

  • IC1 - MAX454 multiplexer, integrated circuit (MAXIM)
  • IC2 - CD4017 decade counter, integrated circuit
  • IC3 - LMC555 timer, integrated circuit
  • IC4 - 78l05 voltage regulator, integrated circuit
  • IC5 - 79l05 voltage regulator, integrated circuit
  • Q1-Q4 - MPSA14, NPN transistor
  • D1-D4 - 1N914, silicon diode
  • D5, D6 - 1N4004, silicon diode
  • LED1-LED4 - Light emitting diode, red
RESISTORS
  • R1-R4, R9-R15 - 75 ohm
  • R5 - 150,000 ohm
  • R6 - 620 ohm
  • R7 - 1100 ohm
  • R8 - 1000 ohm
  • R10 - 10,000 ohm
  • R11 - 51,000 ohm
  • R12 - I megohm potentiometer, panel mount
  • R13, R14 - 100,000 ohm
CAPACITORS
  • C1,C2,C5 - 0.1mF, 50WVDC, metalized film
  • C3 - 6.8 pF, ceramic disc
  • C4 - 10 mF, 50 WVDC, low leakage electrolytic
  • C5, C7 - 470 mF, 25 WVDC, electrolytic
  • C8, C9 - 100 mF, 16 WVDC, electrolytic
ADDITIONAL PARTS AND MATERIALS
  • S1 - DIP switch, 3 position
  • S2 - Toggle switch, single pole double throw, one momentary position
  • J1-J5 - Video connector, chassis mount, “F” type
  • T1 - 9 volt AC wall adapter transformer, PC board, IC sockets, LED holders, 22 gauge hookup wire, knob, enclosure, hardware, etc.
